Państwowy Instytut Geologiczny sprawuje nadzór nad wykonaniem pomp ciepła w Centrum Edukacyjno-Kulturalno-Sportowym w gminie Jabłonna k. Warszawy.
Instytut objął nadzór naukowy nad wykonaniem instalacji dolnego źródła ciepła w odwiertach pionowych na budowie centrum. Inwestorem jest Gmina Jabłonna, a współfinansującym projekt Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej.
Na granicy dwóch największych miejscowości w gminie, Chotomowa i Jabłonnej, trwa pierwszy etap inwestycji, tj. budowa szkoły podstawowej wraz z pomieszczeniami towarzyszącymi, salą gimnastyczną, terenowymi urządzeniami sportowymi oraz pełną infrastrukturą techniczną. Wysokość budynku szkolnego będzie wynosić ponad 11 m, a całkowita powierzchnia kondygnacji naziemnych będzie mieć prawie 5000 m2. Do ogrzania, chłodzenia i dostarczenia ciepłej wody użytkowej zaprojektowano 57 pionowych kolektorów o głębokości 85 m każdy, co łącznie daje ponad 4,8 km wierceń. Będzie to największa inwestycja związana z pozyskiwaniem ciepła ziemi na Mazowszu w sektorze publicznym. Otwarcie szkoły zaplanowano na wrzesień 2014 r. Budowa szkoły to pierwszy krok do powstania Centrum Edukacyjno-Kulturalno-Sportowego, w skład którego wejdzie ponadto gimnazjum, dom kultury i biblioteka.

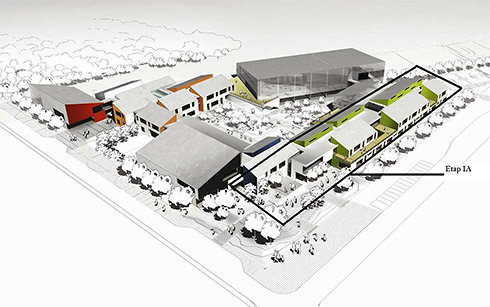

Centrum Edukacyjno-Kulturalno-Sportowe. Wizualizacja: Gmina Jabłonna
Szkoła podstawowa. Wizualizacja: Gmina Jabłonna
Na placu budowy trwają prace wiertnicze wraz z instalacją dolnego źródła ciepła. Na jednym z wykonanych otworów geolodzy z PIG-PIB wraz z firmą Clima Komfort sp. j. z Grudziądza przeprowadzili pomiar współczynnika przewodzenia ciepła przez grunt za pomocą metody określanej w literaturze jako TRT (thermal response test). Badanie wykonano w celu sprawdzenia zgodności założeń projektowych, przyjętych na podstawie dotychczasowego stanu rozpoznania geologicznego, z pracą układu w warunkach zbliżonych do eksploatacyjnych. Dane są obecnie analizowane. W zależności od uzyskanych wyników Inwestor będzie mógł zwiększyć długość kolektorów pionowych, tak aby zapewnić optymalną sprawność pompy ciepła lub obniżyć koszty inwestycyjne w przypadku przewymiarowania instalacji.

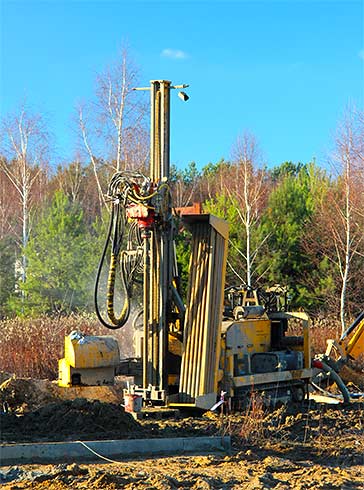

Roboty geologiczne prowadzone w celu wykonania dolnego źródła ciepła

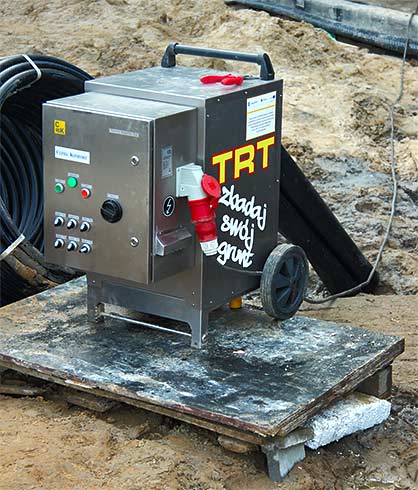

Pomiar współczynnika efektywnego przewodnictwa cieplnego gruntu za pomocą mobilnego zestawu pomiarowego TRT (themal response test)
Pompy ciepła stają się w Polsce coraz bardziej popularnym odnawialnym źródłem energii (OZE). Coraz chętniej stosuje się technologię płytkiej geotermii w obiektach użyteczności publicznej, a najbliższe lata zapowiadają dynamiczny rozwój rynku pomp ciepła w Polsce.
Nadzór naukowy PIG-PIB tego typu inwestycji publicznych, wykorzystujących ciepło ziemi, ma na celu wsparcie inwestora – administracji samorządowej poprzez dostarczenie specjalistycznej i merytorycznej wiedzy z zakresu płytkiej geotermii.
Tekst i foto: Grzegorz Ryżyński i Jakub Sokołowski
