Potencjał magazynowy to parametr, który służy do opisu obszaru, dla którego ocenia się, jakiej pojemności magazyny można utworzyć w danym złożu soli lub jego fragmencie przy określonych założeniach geologicznych i technicznych. Analiza tego parametru pozwala zidentyfikować obszary, które są najkorzystniejsze do budowy kawern solnych, oraz te, gdzie warunki są mniej sprzyjające.

Rola i definicja potencjału magazynowego

Na pojemność magazynową kawerny składają się przede wszystkim dwa czynniki: objętość kawerny oraz ciśnienie, pod jakim magazynowana jest dana substancja. Oba te parametry są w dużej mierze determinowane przez cechy geologiczne złoża solnego. Aby umożliwić porównywanie obszarów o zróżnicowanych warunkach geologicznych pod kątem ich przydatności do budowy podziemnych magazynów, wprowadza się pojęcie potencjału magazynowego^[1]. Jest to praktyczna, wstępna miara zdolności danego obszaru do bezpiecznego magazynowania określonej ilości gazu, często przeliczanej na odpowiadającą jej ilość energii. Potencjał magazynowy wyraża się zazwyczaj w jednostkach masy lub objętości gazu (odniesionej do warunków normalnych), a także jako wartość energii opałowej przypadającej na jednostkę powierzchni^[2]. W przypadku złóż wysadowych, ze względu na ich lokalny charakter i ograniczony zasięg przestrzenny, nie definiuje się potencjału w sensie powierzchniowym, lecz szacuje przybliżoną łączną pojemność całej struktury^[2]. W praktyce potencjał magazynowy stanowi kluczowe narzędzie do identyfikacji i porównania najbardziej perspektywicznych obszarów przeznaczonych pod lokalizację podziemnych magazynów^[2].

Kluczowe parametry geologiczne w procedurze szacowania potencjału magazynowego

Przy szacowaniu potencjału magazynowego w złożach pokładowych zasadnicze znaczenie mają dwa parametry: miąższość oraz głębokość, na której ono zalega. Miąższość narzuca podstawowe ograniczenie geometryczne, określając maksymalną wysokość kawerny i umożliwiając zaprojektowanie komory o preferowanym kształcie. Im większa miąższość, tym większą i stabilniejszą komorę można zaprojektować, utrzymując jej proporcje i zapewniając bezpieczeństwo geomechaniczne. Głębokość zalegania wpływa natomiast na dopuszczalne ciśnienie robocze w komorze, ponieważ ciśnienie w kawernie nie może przekroczyć wartości zależnej od ciśnienia panującego w skałach otaczających (zwykle około 80% tego ciśnienia) — w przeciwnym razie mogłoby dojść do powstania spękań i utraty szczelności. Wraz ze wzrostem głębokości rośnie ciśnienie nadkładu, co pozwala pracować przy wyższych ciśnieniach, a to zwiększa możliwą pojemność kawerny nawet przy tej samej geometrii. W praktyce oznacza to, że głębsze złoża pozwalają na bardziej efektywne magazynowanie^[2,3,4].

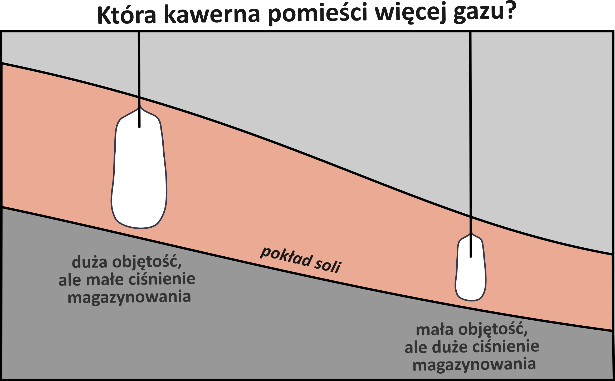

Grafika ilustrująca problem przy porównaniu pojemności magazynowej dwóch kawern.

W najprostszym ujęciu można porównać dwie kawerny: jedną o większej objętości, lecz położoną płycej, oraz drugą mniejszą, ale zlokalizowaną znacznie głębiej. W pierwszym przypadku dopuszczalne ciśnienie magazynowania jest niższe a w drugim znacznie wyższe. Przy ocenie potencjału magazynowego kluczowe jest więc przeliczenie geometrii i warunków ciśnieniowych kawerny na rzeczywistą ilość gazu, jaką można w niej bezpiecznie magazynować i bezpośrednio ocenić, która z tych opcji jest pod tym względem korzystniejsza.

Ocena potencjału jest następnie doprecyzowywana za pomocą dodatkowych korekt i parametrów zależnych od przyjętych modeli, lecz ich znaczenie pozostaje wyraźnie drugorzędne wobec kluczowej roli miąższości i głębokości pokładu soli^[5].

Aspekt powierzchni i dostępności terenu

Ostatnią istotną składową potencjału magazynowego jest ilość kawern w przeliczeniu na jednostkę powierzchni. Wartość ta nie jest już w żaden sposób uzależniona od cech złoża i wynika wyłącznie z przyjętej w założeniach siatki rozmieszczenia kawern. Potencjał przedstawia się zazwyczaj w formie mapy, która każdemu punktowi terenu przypisuje możliwą do uzyskania pojemność magazynową. Przy obliczeniach warto jest także wykluczyć obszary nieprzydatne do budowy magazynów takie jak strefy o zbyt małej miąższości soli, zbyt dużej głębokości pokładu, tereny technicznie lub ekonomicznie nieopłacalne, trudno dostępne, a także obszary objęte ochroną prawną.

Metodykę obliczania potencjału magazynowego można zastosować również do bardziej szczegółowych analiz, w których zdolność magazynowa złoża oceniana jest nie jako abstrakcyjny rozkład potencjału w przestrzeni, lecz w odniesieniu do konkretnego, zaprojektowanego układu kawern. Takie podejście umożliwia optymalizację zarówno ich rozmieszczenia, jak i geometrii, w szczególności średnicy kawern. Ponieważ średnica bezpośrednio determinuje minimalną odległość między kawernami, jej redukcja może istotnie zwiększyć gęstość ich upakowania, a tym samym efektywność wykorzystania złoża. W konsekwencji stosowanie maksymalnych dopuszczalnych średnic kawern nie jest z definicji rozwiązaniem optymalnym. Analiza tego typu pozwala zatem na racjonalny dobór rzeczywiście optymalnej średnicy kawerny, uwzględniający zarówno ograniczenia geomechaniczne, jak i efektywność magazynową^[2,4].

Zobacz także

Obszary perspektywiczne budowy kawern solnych w Polsce

Pojemność kawern solnych

Uwarunkowania geologiczne decydujące o możliwości tworzenia kawern solnych

Literatura

[1] Lankof, L., Tarkowski, R., 2020. Assessment of the potential for underground hydrogen storage in bedded salt formation. International Journal of Hydrogen Energy 45, 19479–19492. https://doi.org/10.1016/j.ijhydene.2020.05.024

[2] Lankof, L., Tarkowski, R., 2022. Potencjał magazynowy wodoru w permskich złożach soli kamiennej w Polsce. Przegląd Solny 16, 29–42

[3] Majer, E., Sokołowska, M., 2023. Zasady dokumentowania warunków geologiczno-inżynierskich na potrzeby podziemnego bezzbiornikowego magazynowania i składowania (z wyłączeniem składowani odpadów promieniotwórczych). Państwowy Instytut Geologiczny-Państwowy Instytut Badawczy

[4] Kłeczek, Z., Radomski, A., Zeljaś, D., 2005. Podziemne magazynowanie, Prace Naukowe, Monografie / CMG KOMAG. Centrum Mechanizacji Górnictwa KOMAG

[5] Ślizowski, J., Serbin, K., Wiśniewska, M., 2010. Efektywna pojemność komór magazynowych gazu w pokładowych złożach soli kamiennej. Geologia 36, 407–417.
