W dniach 18-19 maja 2023 r. odbyły się warsztaty terenowe, dotyczące zagadnień związanych z metodami wierceń na przykładzie wiercenia obrotowego na płuczkę. Warsztaty odbyły się w ramach realizacji projektu pn.: „Geologia Samorządowa” serwis informacyjno-edukacyjny Państwowego Instytutu Geologicznego-PIB w zakresie geologii, górnictwa, ochrony środowiska, administracji i przepisów prawa”. Warsztaty przeprowadzone zostały przez specjalistów z Zakładu Monitoringu Wód Podziemnych PIG-PIB w obrębie stacji Hydrogeologicznej PIG-PIB Janówek k. Sochaczewa.

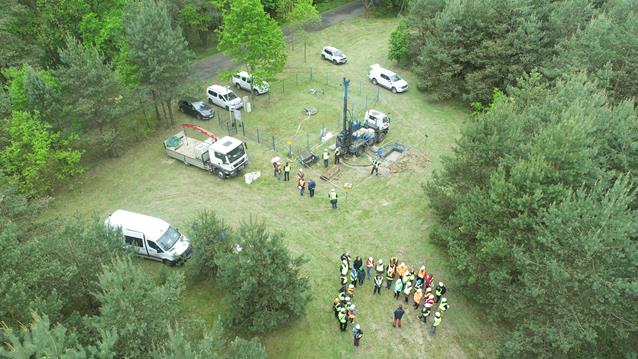

Stacja Hydrogeologiczna PIG-PIB Janówek k. Sochaczewa w trakcie warsztatów terenowych
Warsztaty rozpoczęło wystąpienie Anny Kuczyńskiej (kierownik Zakładu Monitoringu Wód Podziemnych PIG-PIB), która przedstawiła zespół szkolący i opowiedziała o zadaniach Państwowej Służby Hydrogeologicznej wynikających z ustawy Prawo wodne (m.in. dotyczących monitoringu wód podziemnych).

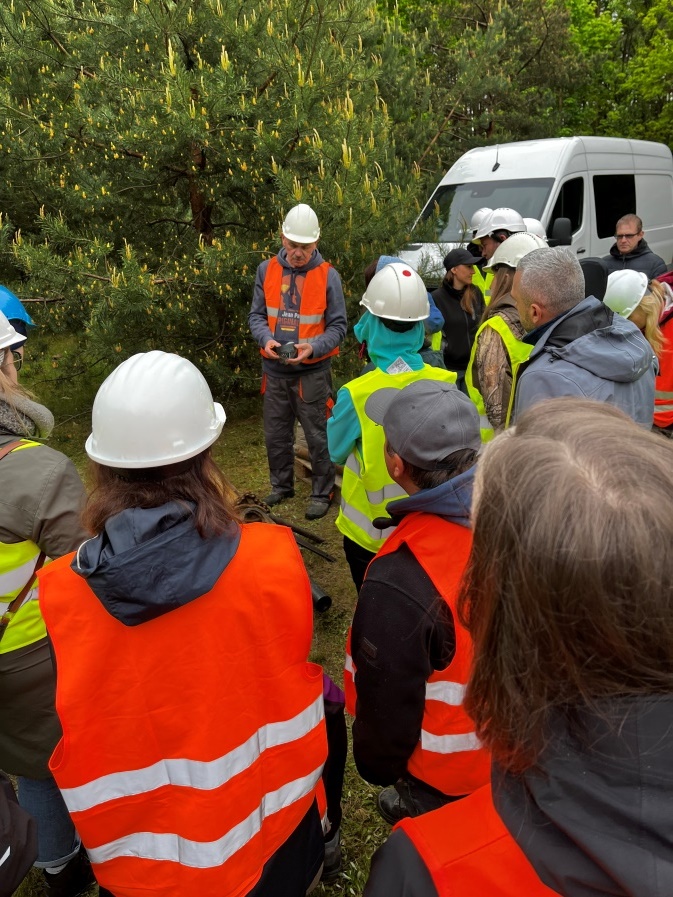

Pracownicy Zakładu Monitoringu Wód Podziemnych w trakcie warsztatów (od lewej Romuald Bieleń, Anna Kuczyńska, Stanisław Kogut, Michał Wyszomierski)
Następnie Romuald Bieleń (zastępca kierownika Zakładu Monitoringu Wód Podziemnych), opowiedział o historii terenu, na którym zlokalizowana jest stacja oraz omówił podstawowe zagadnienia prawne związane z wykonywaniem robót geologicznych, dotyczące m.in.:
- głębokości i lokalizacji wiercenia oraz wymaganych dokumentów,
- obowiązku zgłoszenia robót geologicznych, poboru prób i próbnych pompowań,
- zasad BHP,
- zasad poboru próbek skał oraz ich rodzajów,
- odprowadzania wody z pompowań próbnych,
- zasad poboru prób wody do badania – w zależności od celu: zakres badań, akredytacja.
Ponadto omówił zasady organizacji i planowania budowy wiertni oraz rodzaj kwalifikacji i uprawnień, jakie powinny posiadać osoby uczestniczące w wierceniu.
O szczegółowej roli i zakresie prac wykonywanych przez poszczególne osoby na wiertni opowiedział Marek Woźniak (kierownik Zespołu ds. Wierceń). Przedstawił również krótką charakterystykę i obsługę wiertnicy, zwracając uwagę na jej najważniejsze części mające wpływ na postęp wiercenia i sposób wynoszenia zwiercin (urobku).

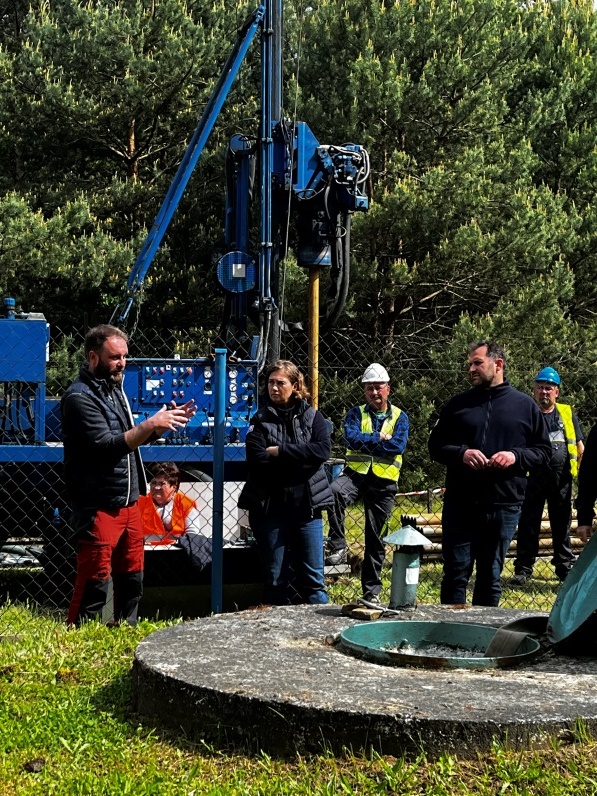

Marek Woźniak w trakcie szkolenia dla pracowników administracji geologicznej

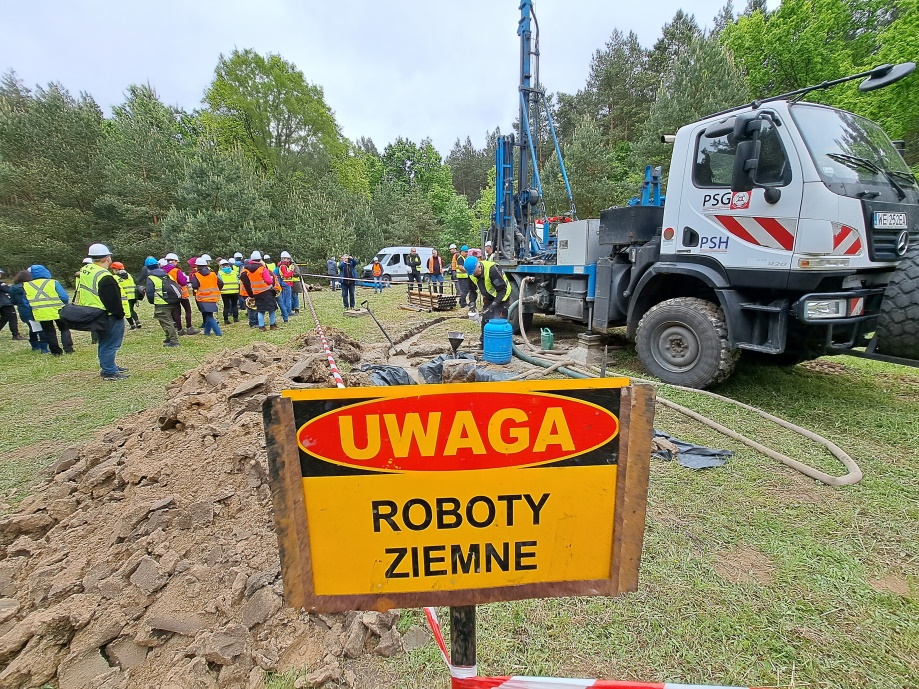

Na przykładzie wiercenia na płuczkę z prawym obiegiem zaprezentowany został technologiczny przebieg wiercenia. Omówiono rodzaje i właściwości płuczki oraz jej znaczenie w procesie wiercenia. Pokazano też, w jaki sposób zachowuje się wiertnica przewiercając różne warstwy litologiczne. Scharakteryzowano rodzaj i właściwości urobku uzyskanego w wyniku wiercenia, umożliwiając uczestnikom czynny udział w procesie pobierania prób i określania geologicznego profilu odwiertu.
Końcowym etapem wiercenia było zafiltrowanie otworu. Romuald Bieleń opowiedział o konstrukcji kolumny filtrowej i znaczeniu poszczególnych jej elementów. Przedstawił także pozostały zakres prac, które powinny zostać wykonane w celu prawidłowego działania wykonanego otworu, zwracając szczególną uwagę na cel i zakres pompowań oczyszczających i pomiarowych.
W tracie warsztatów omówione zostały także inne rodzaje wierceń, m.in. wiercenia udarowe, na młotek z użyciem płuczki powietrznej, przedstawiono także różnice wiercenia obrotowego z prawym i lewym obiegiem płuczki. Uczestnicy szkolenia mieli okazję do zapoznania się z szerokim wachlarzem narzędzi i rur wiertniczych, jak również materiałów wykorzystywanych do zabudowy otworów hydrogeologicznych.
Pracownicy Zakładu Monitoringu Wód Podziemnych PIG-PIB przedstawili najczęstsze błędy popełniane przez wykonawców wierceń, tj. zła jakość wykorzystywanych materiałów, nieprawidłowy sposób wykonania obsypki wokół filtra, źle dobrana wydajność pompy, nieprawidłowo zaprojektowana kolumna filtrowa.

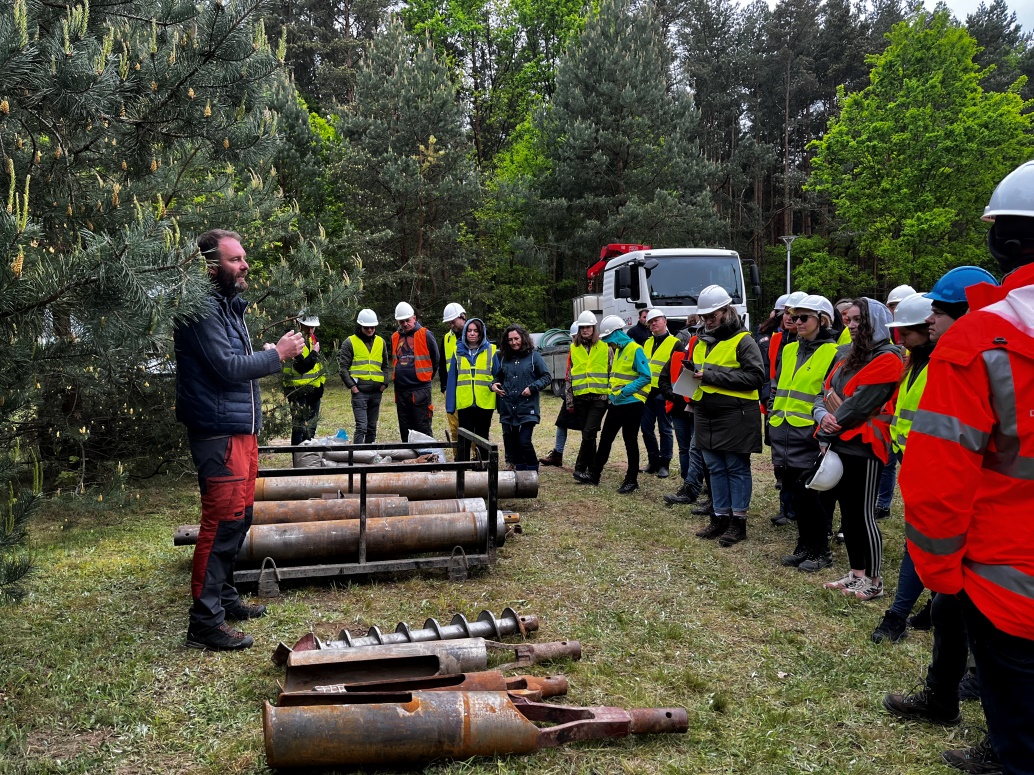

Prezentacja osprzętu wykorzystywanego podczas wierceń
W trakcie warsztatów była również możliwość zapoznania się z zastosowaną automatyką pomiarową na stacjach hydrogeologicznych PIG-PIB oraz z akredytowanymi metodami poboru prób wód podziemnych. Opowiedzieli o tym Michał Wyszomierski (kierownik Zespołu Opróbowania Wód) oraz Anna Kuczyńska.

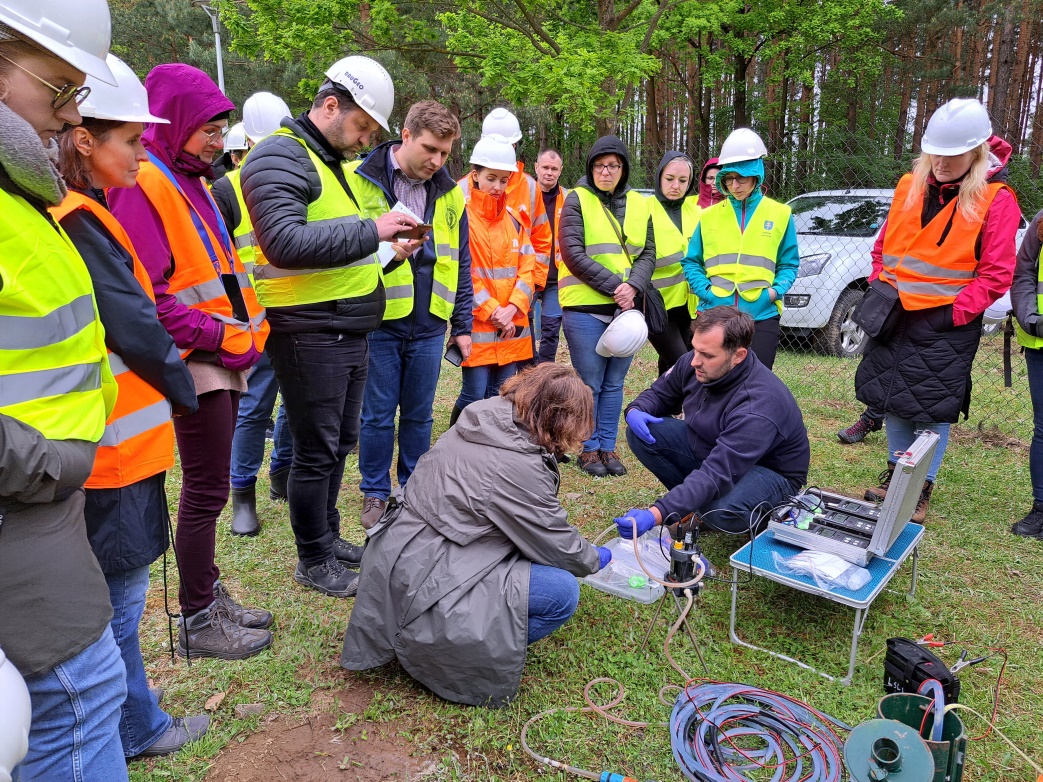

Michał Wyszomierski oraz Anna Kuczyńska prezentują akredytowany pobór próbek wód podziemnych
Warsztaty terenowe dotyczące metod wierceń
W dniach 4 - 6 października 2023 roku odbędzie 2. Konferencja Współczesna Geologia Samorządowa. Jest to wydarzenie adresowane nie tylko pracownikom administracji geologicznej, ale również przedstawicielom innych branż geologiczno-górniczych. Na tegorocznym spotkaniu poruszona zostanie problematyka wód podziemnych zwłaszcza w powiązaniu z działalnością górniczą oraz zagadnienia związane z informacją geologiczną. Do podzielenia się swoimi doświadczeniami w zakresie procedur administracyjnych, wynikających z ustawy Prawo geologiczne i górnicze zaproszeni zostaną przedstawiciele Ministerstwa Klimatu i Środowiska, Państwowego Gospodarstwa Wodnego „Wody Polskie”, Dyrekcji Generalnej Lasów Państwowych i innych. Konferencja, oprócz interesujących dyskusji w sali obrad, stwarza doskonałą możliwość do prowadzenia ożywionych rozmów w kuluarach. Więcej informacji >>
Serdecznie zapraszamy pracowników administracji geologicznej do udziały w tych wydarzeniach.
