Podziemna przestrzeń geologiczna może stanowić efektywne i bezpieczne środowisko do przechowywania różnego rodzaju gazów, cieczy i odpadów. W zależności od celu wyróżnia się magazynowanie, które umożliwia późniejsze odzyskanie substancji, oraz składowanie, którego celem jest ich trwała izolacja od środowiska. Rozwiązania te wykorzystują zarówno naturalne struktury geologiczne (przede wszystkim ośrodki porowate), jak i przestrzenie wytworzone działalnością górniczą (głównie kawerny w złożach soli kamiennej, ale także wyrobiska górnicze). O przydatności ośrodka skalnego decydują jego parametry fizyczne, chemiczne czy geomechaniczne, zróżnicowane w zależności od rodzaju substancji, a także od formy samego przechowywania.

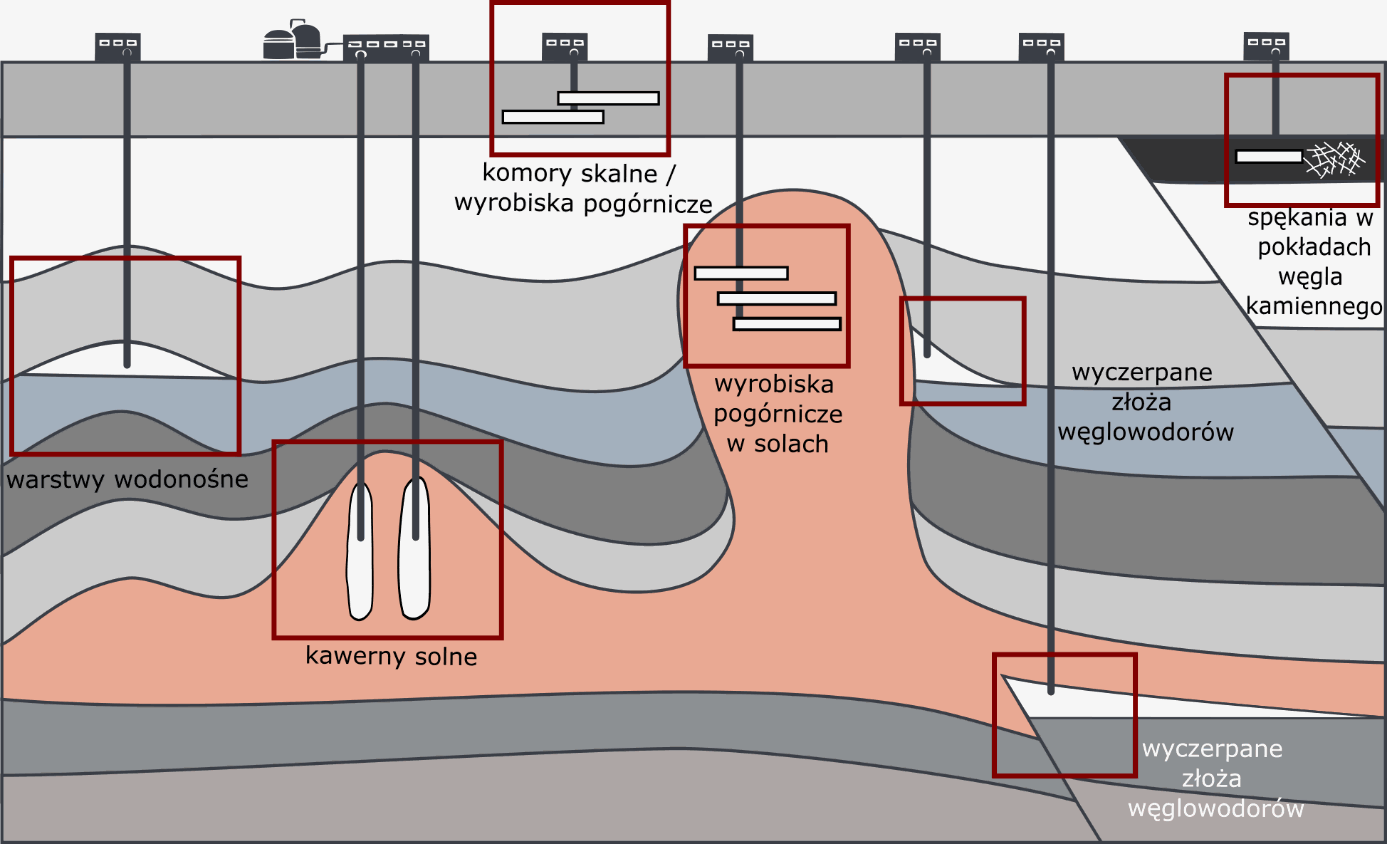

Podziemne przestrzenie wykorzystywane do magazynowania substancji (opracowanie własne)

Podziemne magazynowanie i składowanie substancji polega na wykorzystaniu przestrzeni w górotworze jako naturalnego „zbiornika” zdolnego do przechowywania i bezpiecznej izolacji różnych mediów od gazów i cieczy po odpady. W praktyce rozróżnia się dwa kluczowe pojęcia, tj. „magazynowanie”, czyli przechowywanie z myślą o późniejszym wykorzystaniu, oraz „składowanie”, którego celem jest długotrwałe lub trwałe odizolowanie substancji od środowiska, szczególnie w przypadku odpadów i CO₂^[1].

Podziemne obiekty tego typu dzieli się na dwie grupy: związane z naturalnymi strukturami geologicznymi oraz przestrzeniami wytworzonymi przez człowieka^[1]. W pierwszej grupie przestrzeń magazynową stanowią przede wszystkim pory i szczeliny skał, wykorzystywane w obrębie formacji złóż węglowodorów, warstw wodonośnych oraz pokładów węgla kamiennego. W drugiej grupie mieszczą się wyrobiska podziemne, w tym kawerny solne, komory w skałach innych niż solne oraz wyrobiska kopalń podziemnych.

Ośrodki porowate

Ośrodki porowate stanowią podstawowy typ struktur wykorzystywanych do bezzbiornikowego podziemnego magazynowania i składowania gazów i cieczy^[1]. Ich funkcjonalność opiera się na wykorzystaniu naturalnej przestrzeni porowej skał, takich jak piaskowce czy wapienie, które zawierają drobne, połączone ze sobą pory lub szczeliny. Przestrzeń ta, pierwotnie wypełniona wodą, ropą lub gazem, stanowi naturalną objętość magazynową. Kluczową zaletą tego typu struktur jest ich duża skala przestrzenna, pozwalająca na magazynowanie znacznych ilości medium.

Warunkiem wykorzystania formacji jako warstwy zbiornikowej jest jej odpowiednia głębokość zalegania, miąższość i rozciągłość, a także korzystne parametry petrofizyczne, przede wszystkim porowatość i przepuszczalność, które determinują pojemność oraz zdolność do zatłaczania i odbioru substancji. Kluczowe znaczenie ma odpowiednia geometria struktury umożliwiająca koncentrację substancji oraz obecność warstwy uszczelniającej nad skałą zbiornikową w postaci np. iłów lub ewaporatów, które uniemożliwiają dalszą migrację płynów ku powierzchni^[2]. Taki układ warstw tworzy tzw. pułapkę strukturalną lub stratygraficzną, w której możliwe jest gromadzenie substancji lżejszych od wody, takich jak gaz ziemny czy wodór, poprzez ich grawitacyjne unoszenie i koncentrację w najwyższej części struktury. Najbardziej typową pułapką strukturalną jest antyklina, czyli struktura, w której warstwy są wygięte ku górze, jednak istotną rolę odgrywają także pułapki uskokowe oraz stratygraficzne, związane z wyklinowaniem warstw lub ich kontaktem z utworami nieprzepuszczalnymi.

Pułapki strukturalne czy stratygraficzne mogą naturalnie zawierać złoża węglowodorów, które po ich wyczerpaniu często są wykorzystane jako struktury magazynowe. Jest to rozwiązanie szczególnie korzystne, ponieważ wcześniejsza obecność uwięzionych w nich węglowodorów stanowi bezpośrednie potwierdzenie długotrwałej szczelności struktury. Dodatkowym atutem jest wysoki stopień rozpoznania budowy geologicznej struktury oraz parametrów zbiornikowych, wynikający z wcześniejszych prac poszukiwawczych i eksploatacyjnych. Istniejącą infrastrukturę otworową i powierzchniową można w wielu przypadkach częściowo zaadaptować, po konwersji struktury z funkcji wydobywczej na magazynową^[2].

Alternatywę stanowią głębokie, izolowane warstwy wodonośne, które pierwotnie nie zawierały węglowodorów. Ich wykorzystanie wymaga jednak szczegółowych badań geologicznych i hydrogeologicznych, ukierunkowanych na ocenę pojemności, przepuszczalności oraz skuteczności uszczelnienia struktury^[2,3].

Możliwe jest również składowanie substancji gazowych w głębokich, nieeksploatowanych pokładach węgla kamiennego, wykorzystujące występujące w nim naturalne przestrzenie (głównie spękania). Obecnie rozwiązanie to stosowane jest głównie w kontekście składowania CO₂, czemu towarzyszy wypieranie metanu, umożliwiając jego odzysk^[4]. Rozważane jest również zatłaczanie innych gazów, w tym wodoru, jako formy magazynowania, jednak na obecny moment koncepcje pozostają na etapie badań i analiz teoretycznych^[5].

Kawerny w strukturach solnych

Złoża soli kamiennej stanowią jedne z najważniejszych ośrodków wykorzystywanych do podziemnego bezzbiornikowego magazynowania substancji^[1]. W odróżnieniu od ośrodków porowatych przestrzeń magazynowa nie ma tu charakteru naturalnego, lecz jest tworzona sztucznie w postaci kawern powstających w wyniku kontrolowanego ługowania soli wodą lub nienasyconą solanką^[6,7]. Proces ten umożliwia utworzenie komory o określonej geometrii i parametrach dostosowanych do planowanej funkcji magazynowej. Kawerny solne charakteryzują się przy tym znaczną objętością, co czyni je szczególnie efektywnymi w zastosowaniach wielkoskalowych rozwiązań.

Kawerny solne wykorzystywane są głównie do magazynowania węglowodorów, wodoru oraz sprężonego powietrza, a także do składowania odpadów. Wynika to z wyjątkowo korzystnych właściwości soli kamiennej z punktu widzenia bezpieczeństwa magazynowania i składowania wielu substancji. Sól cechuje się bardzo niską przepuszczalnością dla gazów i cieczy, a jej zachowanie mechaniczne powoduje, że pod wpływem obciążeń odkształca się (pełza) powoli, prowadząc do samouszczelniania mikroszczelin. Dodatkową zaletą jest jej chemiczna obojętność względem wielu magazynowanych substancji, w tym gazu ziemnego, wodoru czy paliw płynnych.

O przydatności złoża decydują przede wszystkim głębokość zalegania (zwykle 500–2000 m), odpowiednia miąższość kompleksu solnego (najczęściej powyżej 100 m), niewielka ilość przewarstwień oraz prosta, słabo zaburzona struktura wewnętrzna. W porównaniu z wyeksploatowanymi złożami węglowodorów kawerny solne zapewniają wyższą szczelność oraz większą elastyczność eksploatacyjną, w tym możliwość szybkiego zatłaczania i odbioru gazu, co czyni je kluczowym rozwiązaniem w projektowaniu nowoczesnych magazynów^[7].

Składowanie w wyrobiskach kopalnianych i komorach skalnych

Podziemne magazyny i składowiska mogą być także tworzone w specjalnie projektowanych komorach, jak i w adaptowanych wyrobiskach pogórniczych. W praktyce znajdują one zastosowanie głównie jako składowiska odpadów stałych (np. gruz, żużel, popioły, pyły, granulaty) oraz półpłynnych i płynnych (np. zawiesiny, szlamy, osady). Magazynowanie gazów i cieczy (np. LPG, ropy naftowej, wodoru czy sprężonego powietrza) ma mniejsze znaczenie i wymaga zwykle dodatkowych zabezpieczeń uszczelniających.

Lokalizacja takich obiektów jest ściśle związana z właściwościami górotworu. Preferowane są formacje o niskiej przepuszczalności, takie jak sole kamienne, skały ilaste, węglanowe, krystaliczne czy pokłady węgla, przy czym kluczowe znaczenie ma długoterminowa stabilność geomechaniczna wyrobisk. Składowanie polega na deponowaniu materiału w dostępnych przestrzeniach w dwojaki sposób – luzem lub w opakowaniach (np. typu big-bag, pojemniki, kontenery)^[8].

Obiekty tego typu zostały szeroko rozwinięte w krajach skandynawskich, gdzie występują rozległe, jednorodne masywy skalne, a także w Stanach Zjednoczonych, Arabii Saudyjskiej i Azji Wschodniej^[9]. W szczególnych przypadkach kawerny skalne wykorzystywano również do magazynowania gazu ziemnego pod wysokim ciśnieniem (np. Skallen w Szwecji, Háje w Czechach)^[9].

W przypadku odpadów niebezpiecznych, w tym odpadów toksycznych i promieniotwórczych, konieczne jest dodatkowe przystosowanie komór oraz stosowanie wielobarierowych systemów zabezpieczeń obejmujących szczelne opakowania i elementy izolacyjne, ograniczające interakcje chemiczne i mechaniczne z górotworem. Szczególnie korzystne warunki występują w strukturach solnych, zwłaszcza w wysadach, gdzie możliwe jest lokalizowanie komór w znacznej odległości od granic struktury, co zwiększa bezpieczeństwo izolacji. W praktyce wykorzystuje się również inne ośrodki geologiczne, w szczególności masywy skał krystalicznych^[10].
