Po udanej współpracy ze Szwecją nasza przeglądarka Geo3D zaprasza do Ameryki Północnej. Tym razem udajemy się południowego Ontario w Kanadzie - we współpracy z Kanadyjską Służbą Geologiczną (GSC) udostępniamy interaktywny, hydrostratygraficzny model 3D tego regionu.
Model 3D Południowego Ontario prezentuje 13 jednostek hydrostratygraficznych znajdujących się na obszarze 67 tys. km2. Oparty jest na szczegółowym modelu litostratygraficznym obejmującym 1500-metrowy profil 53 warstw starszego paleozoiku, leżących na krystalicznym podłożu prekambryjskim.

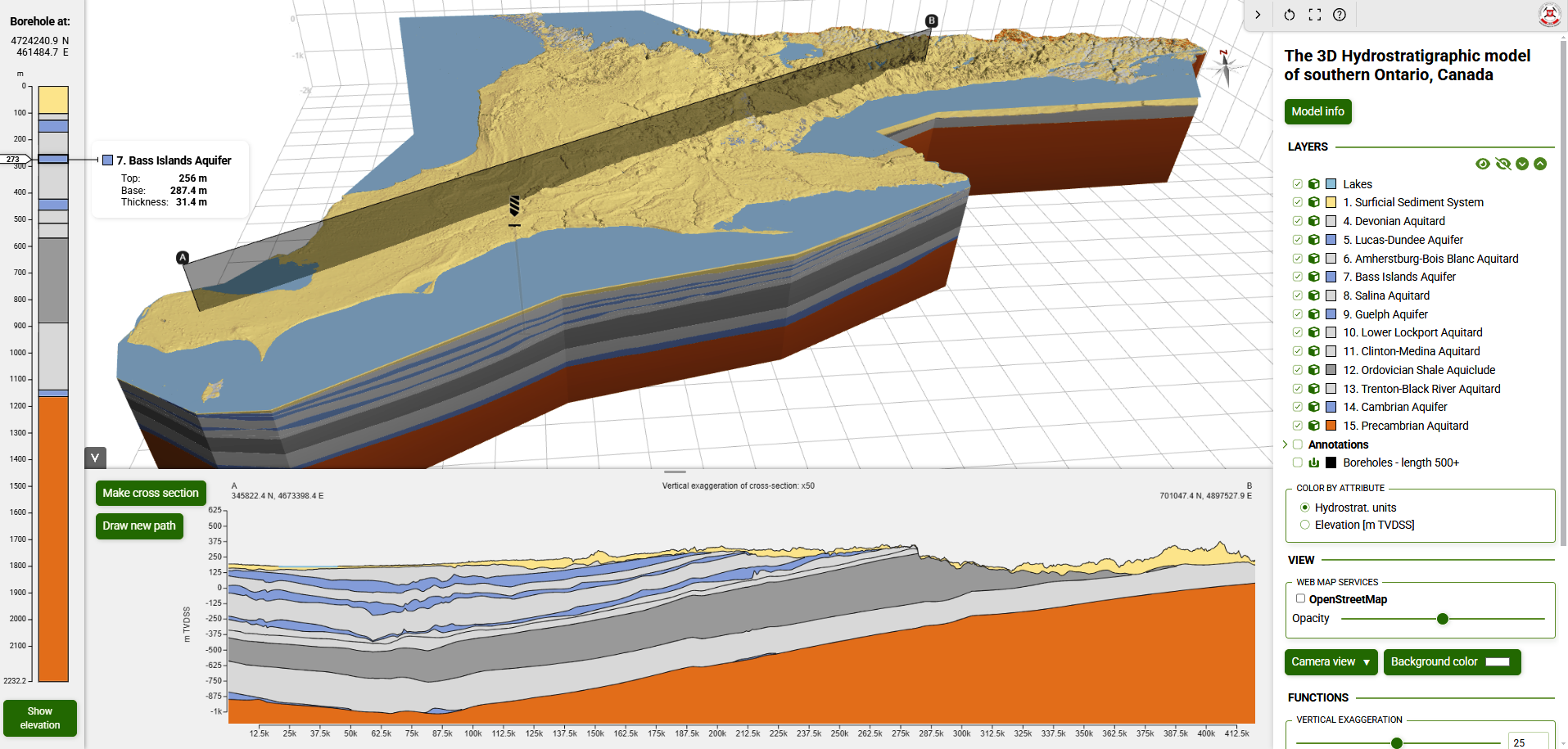

Model 3D południowego Ontario w Kanadzie
Obszar jest pokryty polodowcowymi osadami czwartorzędu o miąższości dochodzącej do 260 metrów. Podział hydrostartygraficzny jest oparty o parametry hydrogeologiczne i wyróżnia stosunkowo cienkie warstwy wodonośne rozdzielone miąższymi kompleksami nieprzepuszczalnymi.
Paleozoiczny kompleks skał osadowych tworzą węglany, ewaporaty, iłowce piaskowce i mułowce. W węglanach obserwowane są intensywne zjawiska krasowe, będące głównym czynnikiem kształtującym warunki hydrogeologiczne. Struktura basenu sedymentacyjnego nie jest zaburzona i warstwy nieznacznie zapadają na południe w zakresie od 3 do 12 metrów na jeden kilometr.
Prezentacja modelu w przeglądarce Geo3D Państwowego Instytutu Geologicznego - PIB jest zdaniem jego autorów (Carter i in. 2021) najlepszym sposobem na przedstawianie struktury geologicznej i dodatkowych danych. Informacje o poszczególnych jednostkach hydrostratygraficznych dostępne są po kliknięciu w opisy (annotations) oraz zestaw ponad 5 tysięcy otworów głębszych niż 500 metrów. Otwory zawierają tu podstawowe informacje o lokalizacji oraz link do bazy otworowej oferującej więcej szczegółów.
Zachęcamy do eksploracji struktury geologicznej południowego Ontario w Geo3D poprzez wiercenie wirtualnych otworów, kreślenie przekrojów geologicznych i map ścięcia poziomego oraz podnoszenie pojedynczych warstw lub ich całych kompleksów. Powierzchnie stropów i spągów warstw można tu pokolorować hipsometrycznie i wyświetlić na nich stratoizohipsy w wybranym cięciu. Sytuację geologiczną i otwory możemy precyzyjnie lokalizować na mapie topograficznej Open Street Map, którą można „nałożyć” na model i regulować jej przezroczystość.
Model jest dostępny pod adresem: https://geo3d.pgi.gov.pl/Ontario/index.html
Podobne modele geologiczne 3D z Polski i ze świata są dostępne na głównej stronie przeglądarki Geo3D https://geo3d.pgi.gov.pl/
Liczymy że niebawem pojawią się tam również inne dzieła. Prosimy o zgłaszanie modeli do publikacji na adres Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.
Literatura: Carter, T.R., Fortner, L.D., Russell, H.A.J., Skuce, M.E., Longstaffe, F.J., and Sun, S., 2021a. A hydrostratigraphic framework for the Paleozoic bedrock of southern Ontario. Geoscience Canada, v. 48, p. 23-58. https://doi.org/10.12789/geocanj.2021.48.172
Tekst: Zbigniew Małolepszy i Dominik Szrek
Przeglądarka Geo3D jest narzędziem rozwijanym w PIG-PIB i finansowanym przez NFOŚiGW. Wizualizacja kanadyjskiego modelu została sfinansowana przez GSC.
