Państwowy Instytut Geologiczny – Państwowy Instytut Badawczy dysponuje przetworzonymi obrazami satelitarnymi południowej części Górnego Śląska, ukazującymi wielkość osiadania gruntu na terenach eksploatacji węgla kamiennego.

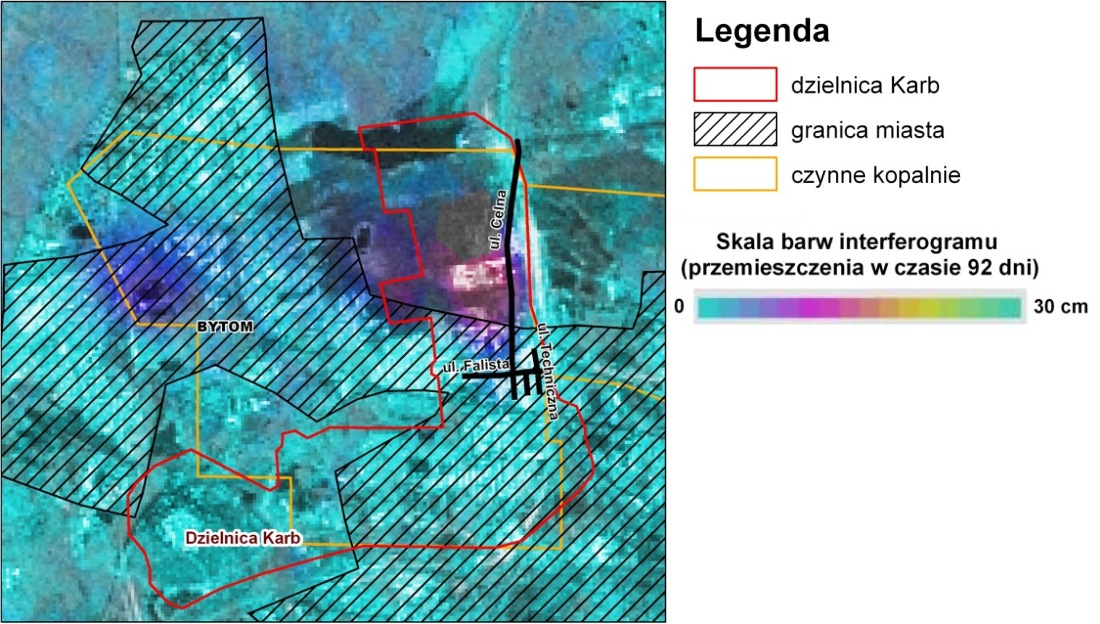

Fragment interferogramu różnicowego osiadania gruntu w Bytomiu, wykonany na podstawie obrazów satelitarnych z 25 lutego i 27 maja 2008 r. Fioletowa barwa prążków interferometrycznych, widoczna w rejonie ulic: Falistej, Technicznej i Celnej, świadczy o przemieszczeniach gruntu rzędu 15-20 centymetrów w ciągu 92 dni. W lipcu 2011 r. domy stojące w kwartale tych ulic zaczęły się zapadać. Według relacji mediów, trzeba będzie wykwaterować około 600 osób.
Porównanie przemieszczeń gruntu zarejestrowanych w Bytomiu przez satelity z lokalizacją budynków, które uległy uszkodzeniu w lipcu 2011 r., wskazuje, że przetworzone obrazy satelitarne mogą być niezwykle przydatne do oceny zagrożeń powodowanych przez działalność górniczą.
Dane, które posiada Państwowy Instytut Geologiczny, pochodzą z satelity ALOS. Są to obrazy radarowe przetworzone przez Gamma Remote Sensing ze Szwajcarii za pomocą techniki DifSAR (ang. Diferencial Interferometry Synthetic Aperture Radar) – różnicowej interferometrii radarowej. Technika ta bazuje na rejestracji przesunięcia fazy sygnałów radarowych na dwóch kolejnych scenach. Obraz interferometryczny (interferogram różnicowy), ilustrujący zmiany wysokości powierzchni terenu, uzyskuje się po nałożeniu na siebie dwóch zdjęć tego samego obszaru, wykonanych w różnym czasie.

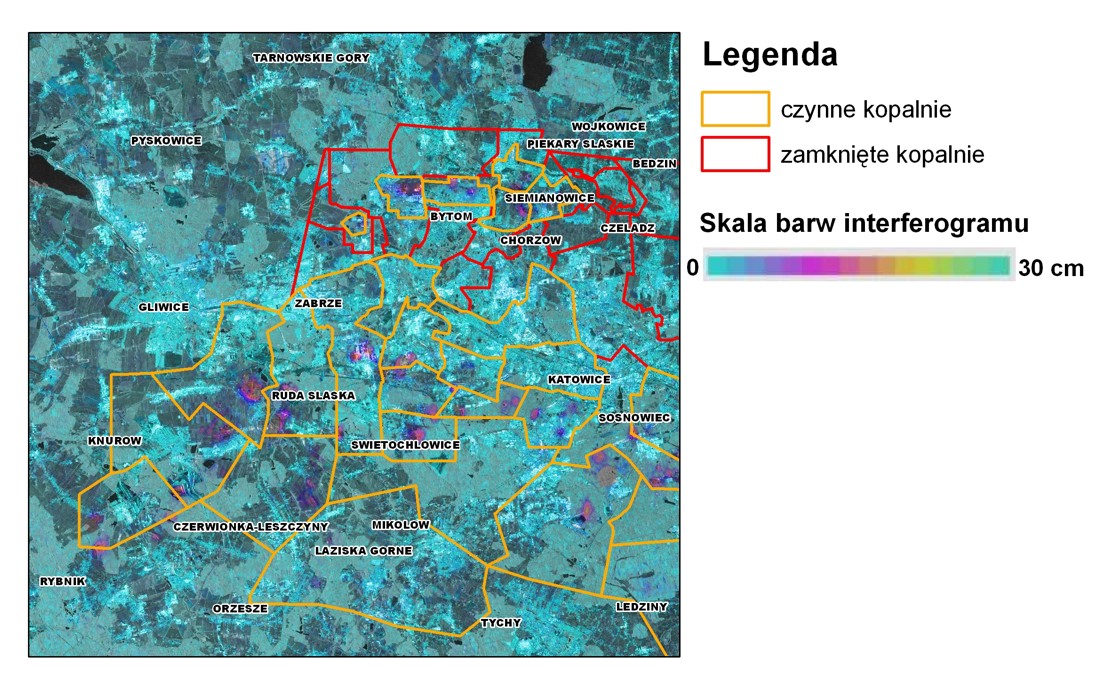

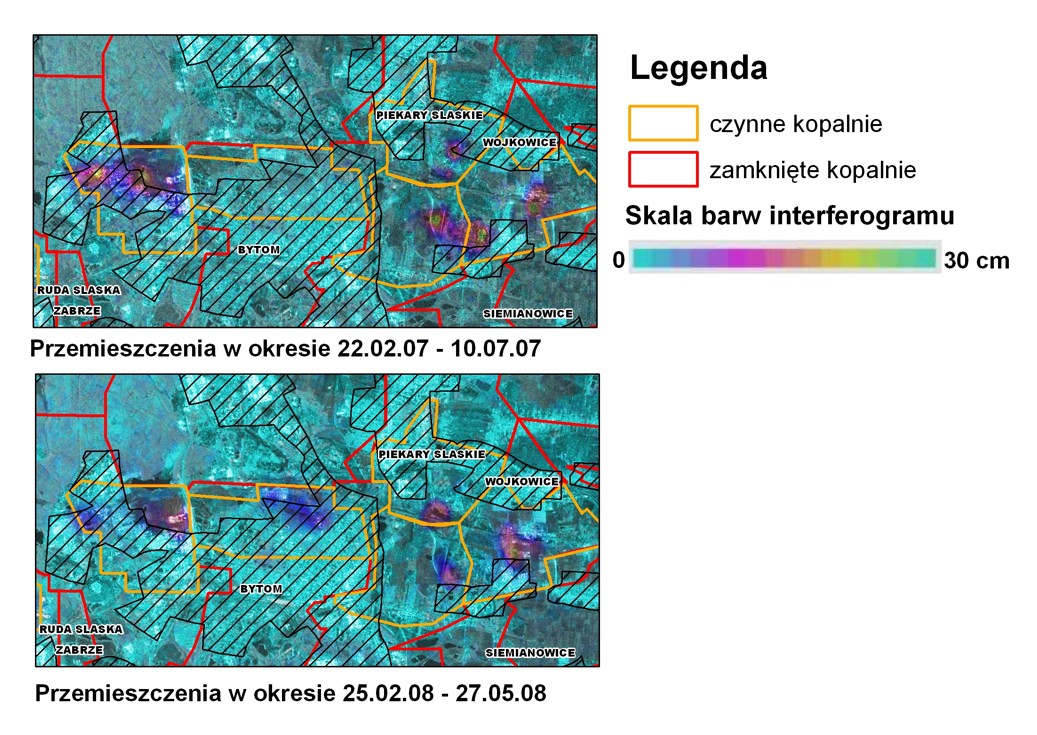

Państwowy Instytut Geologiczny posiada pięć interferogramów różnicowych przedstawiających zmiany położenia terenu w południowej części Górnośląskiego Zagłębia Węglowego w okresach: 22.02.2007-10.07.2007; 10.07.2007-25.08.2007; 25.08.2007-25.11.2007; 25.11.2007-25.02.2008 i 25.02.2008-27.05.2008.
Marek Graniczny, Zbigniew Kowalski, Anna Piątkowska, Maria Surała
Szczegółowych informacji o zdjęciach udziela:
prof. dr hab. Marek GRANICZNY
Zastępca dyrektora Państwowego Instytutu Geologicznego
- Państwowego Instytutu Badawczego
Dyrektor ds. państwowej służby geologicznej
tel. 22 45 92 100
fax 22 45 92 004
